Než ale začneme s podrobnou revizí modelů z našeho katalogu, pojďme si říct pár slov o typu tohoto zámku a některých jeho vlastnostech.

Začněme klasifikací a definicí pojmů. Všechna zamykací zařízení nebo samotné zámky se podle způsobu instalace na dveřní křídlo dělí na:

1. Zámkové zámky (sady zámků),
2. Zámky montované na povrch,
3. Visací zámky.

Z názvů jednotlivých typů je obecně zřejmé, jak se instaluje. Dnes je zámek do zárubně asi nejoblíbenějším typem mezi zamykacími mechanismy. Většina vstupních dveří je vybavena takovými zámky, bez ohledu na materiál, ze kterého jsou vyrobeny. Kromě toho je těmito zámky vybaveno i mnoho interiérových dveří, které vyžadují pravidelné zamykání.

Termín „sada zámku“ se také často používá k popisu zámkového zámku. Ve skutečnosti se jedná o sadu, která – ve standardním provedení – obsahuje následující komponenty:

• Dvě rukojeti, obvykle umístěné na lamelách,
• tělo zámku,
• mechanismus utajení (může být válec nebo páka),
• sada klíčů,
• protiplech, který je připevněn k zárubni.

Zde jsou výhody, které odlišují zámek do dveří od jiných typů zamykacích zařízení:

• Vysoká úroveň utajení a ochrana proti násilnému vniknutí: mechanismus zámku je zabudován ve dveřích, což vetřelcům ztěžuje přístup k mechanismu utajení a závorám.
• Zámek do zárubně je méně náchylný k srážkám a je lépe chráněn před nečistotami a prachem než například visací zámek.
• Použití takového mechanismu minimálně ovlivňuje vzhled dveří, což je zvláště důležité v případech, kdy jsou dveře vyrobeny z cenných druhů dřeva atd.

Tento typ zařízení má pravděpodobně jen jednu nevýhodu: v případě poruchy může být velmi obtížné jej vyměnit. Koneckonců, pro každý konkrétní zámek s klikou je v poli dveří připraveno místo pro instalaci. Výběr nového zámku může být velmi obtížný a buď musíte provést složitou generální opravu dveří, nebo je zcela vyměnit. Proto je důležité vybrat kvalitní zámek!

Nabízíme podrobnou analýzu rozmanitosti zárubňových zámků, které naleznete v katalogu na našich webových stránkách. Jedná se o produkty od různých ruských výrobců a sady zámků ochranné známky NORA-M (země výroby – Čína). Sortiment je vybrán tak, aby co nejvíce uspokojil potřeby zákazníků. Zahrnuje jak zámkové pouzdra střední cenové kategorie, tak i produkty ekonomické třídy s optimálními technickými vlastnostmi.

Ruské zámkové zámky

Pokud potřebujete levný zámek na dveře, věnujte pozornost sadám zámků ruské výroby. Jedná se o ocelové zámky, které se vyznačují spolehlivostí a dostupnou cenou.

Ruské zámky uvedené v našem katalogu mají meziosou vzdálenost 55, 72 a 85 mm. Pro usnadnění výběru modelů podle tohoto parametru můžete použít filtr.

Ruské zámky jsou vybaveny různými mechanismy utajení:

• Válcový mechanismusVětšina ruských zámků je jím vybavena. Existuje model s mosazným mechanismem, který je považován za nejspolehlivější – ЗВ4-3/СП11.РФ58-002.60-З.Ш2. Většina modelů je však s ocelovými válci.
• Mechanismus úrovněModely s takovým mechanismem jsou vybaveny třemi ocelovými klíči. Existují zápustné zámky se závěsem, který chrání klíčovou dírku před prachem a nečistotami (například ЗВ9-4.2).
• Diskový mechanismusZámek ZV4D (SHO-25) je tímto vybaven. Tento model má také poloautomatické zamykání (k uzamčení je nutné stisknout mechanismus zámku).
• Bez mechanismuSada zámkového zámku ЗВ4-31/55.РФ55-002.У4 je určena pro cylindrickou vložku, ale není jí vybavena. Součástí sady je také chybějící protiplech. Tyto díly se zakoupí samostatně, cylindrickou vložku lze vybrat individuálně podle tloušťky dveřního křídla.

Všechny modely zárubňových zámků ruské výroby jsou univerzální, tj. lze je instalovat na dveře s levým i pravým otevíráním. V závislosti na výrobci jsou ruské zámky baleny v polyethylenovém sáčku, bílé nebo barevné kartonové krabici. Všechny modely zámků jsou vyráběny v souladu s požadavky ruských norem (GOST).

Řada zápustných zámků “NORA-M”

Zámkové závory značky NORA-M se vyrábějí ve třech sériích:

1. Zámky s roztečí středů 70 a 80 mmŘada se skládá z vysoce kvalitních sad zámkových zámků s hliníkovou klikou a ocelovou destičkou. Vybaveny mosazným válcovým mechanismem L-60.
2. ECOLevné sady zámků s hliníkovou klikou a ocelovým plechem. Vybaveny válcovým mechanismem ECO Z L-60, který je vyroben ze slitiny TsAM.
3. Zadlabací zámky pro čínské dveřeSady zámků této řady jsou vyrobeny speciálně pro montáž na levné tenké kovové dveře čínské výroby o tloušťce 35-70 mm. Zvláštností sad této řady je, že nejsou vybaveny cylindrickou vložkou a umožňují ji individuálně vybrat v závislosti na parametrech dveřního křídla.

Každá série má své vlastní charakteristiky a vlastnosti, které si podrobněji rozebereme níže.

Zámky “NORA-M” s m/o 70 a 80 mm

Zámkové zámky této řady jsou určeny pro vstupní i interiérové dveřní panely ze dřeva. Kliky v sadě zámků této řady jsou vyrobeny z hliníku a potaženy pěti vrstvami galvanickým povlakem. Plech a protiplech jsou vyrobeny z oceli a mají také pětivrstvý galvanický povlak. Tato metoda nejen dodává výrobkům rovnoměrnou a krásnou barvu, ale také chrání před mechanickým poškozením (škrábancem, oděrem) a agresivními vlivy prostředí.

1

Zámek do dveří této série má odolné ocelové tělo. Válcový mechanismus L-60 je vyroben z mosazi, má úroveň utajení 10 000 kombinací. Jeho životnost je nejméně 100 000 cyklů otevírání/zavírání. Sada obsahuje pět mosazných klíčů. Válcový zámek je nejoblíbenější a nejlepší volbou pro dřevěné dveře.

Jak je zřejmé z názvu série těchto zámků, všechny modely se vyrábějí ve dvou standardních velikostech. Osová vzdálenost je:

• 70 milimetrů,
• 85 milimetrů.

Zámky se také klasifikují podle typu závory. Všechny modely s průměrem 70 mm mají 1 závoru obdélníkového průřezu. Zámky s průměrem 85 mm však mohou být vybaveny třemi kulatými závory (tyto modely obsahují ve svém názvu „85M“) nebo jednou obdélníkovou (respektive „85K“). Informace o typu a velikosti závory je obzvláště důležitá, pokud plánujete vyměnit rozbitý nebo zastaralý zámek za nový. V případě instalace nového zámku není typ závory tak důležitý.

Barevná škála zámků této série je prezentována v 10 barvách. Kliky jsou vyrobeny v klasickém designu a mají pohodlný ergonomický tvar. Série zahrnuje zámky s klikami na tradiční oválné liště a také exkluzivní variantu ochranné známky NORA-M – sady zámků s obdélníkovými lištou.

Vysoká spolehlivost, odolnost a utajení jsou hlavními vlastnostmi zápustných zámků této řady. Všechny produkty v řadě patří do první třídy odolnosti proti vloupání a nepodléhají povinné certifikaci. Záruka výrobce na funkčnost zápustných zámků této řady je 5 let.

Zámkové zámky „NORA-M“ řady „ECO“

Řada ECO zahrnuje sady zámků s meziosou vzdáleností 55, 62,5 a 70 mm. Kliky u všech modelů jsou vyrobeny z hliníku a lišty z oceli. Galvanický eloxovaný povlak chrání výrobek před poškozením a zvyšuje antikorozní vlastnosti kovu.

Zámky zadlabací řady Economy jsou vybaveny válcovými vložkami ECO Z L-60. Jsou vyrobeny z materiálu TsAM, mají životnost nejméně 12 000 cyklů a jsou vybaveny pěti anglickými klíči z oceli. Mimochodem, většina zámek zadlabací na ruském trhu s kováním v tomto cenovém segmentu je vybavena hliníkovými válcovými vložkami, což výrazně snižuje spolehlivost a kvalitu zámku.

V závislosti na modelu jsou zámky vybaveny třemi kulatými nebo jednou obdélníkovou závorou. Barevná škála zámkových sad řady ECO je reprezentována klasickými odstíny: „chrom“ a „zlato“.

Zámkové zámky řady ECO lze instalovat na dřevěné vstupní a vnitřní dveře obytných a technických místností. Záruka výrobce na všechny modely je platná 1 rok.

Zámky pro čínské dveře

Tyto sady zámků značky „NORA-M“, jak je z názvu zřejmé, jsou určeny pro čínské vstupní dveře o tloušťce 35-70 milimetrů. Kliky těchto výrobků jsou vyrobeny z hliníku a lišty z oceli. Ochranný galvanický povlak nanesený na kliky a lišty dodává kovu dodatečné antikorozní vlastnosti a také chrání výrobky před mechanickým poškozením. Osová vzdálenost je 68 mm.

Zámky jsou vybaveny třemi ocelovými závory. Všechny sady zámků mají levé a pravé provedení. Typ výrobku je označen písmenným označením v názvu modelu: „L“ znamená „levý“, „P“ znamená „pravý“. Zámky pro čínské kovové dveře jsou k dispozici v univerzálních barvách – „matný chrom/černý nikl“ a „matný nikl“.

Zámkové sady nejsou vybaveny mechanismy pro utajení – je nutné je zakoupit samostatně, vybrat pro šířku každého konkrétního dveřního křídla. Pro montáž doporučujeme použít mosazné cylindrické mechanismy „NORA-M“ s perforovaným klíčem z řady „Standard“ nebo „Luxe“.

Záruka výrobce na výrobky je 5 let.

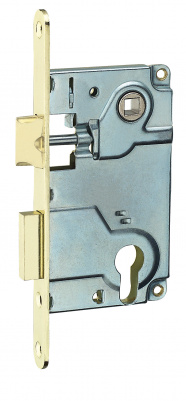

Dveřní zámek se používá k montáži na interiérové dveře. Když jsou dveře zavřené, západka zámku je stlačena protiplechem, který je umístěn na zárubni. Když jsou dveře zcela zavřené, západka se působením pružiny vysune z tělesa zámku do otvoru v protiplechu a zajistí dveře v zavřené poloze. Dveře jsou zamčené, když se západka vysune do odpovídajícího otvoru v plechu.

Výhody mechanických dveřních zámků:

1. Spolehlivost díky jednoduchosti konstrukce součástí blokovacího zařízení.
2. Nejnižší cena.

Dveřní zámky se používají pro jakýkoli typ vnitřních křídlových dveří: s překrytím nebo bez něj.

Dveře s přesahem

Dveře bez překrytí

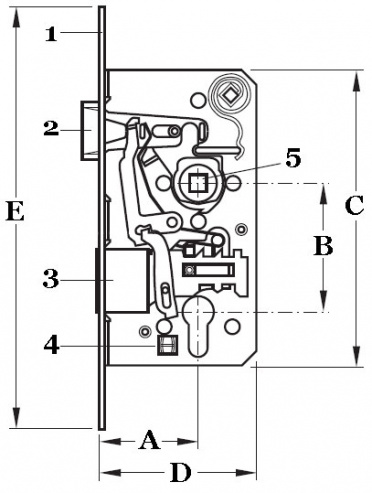

1 – Stulp
2 – Západka
3 – Rigel
4 – Otvor pro šroub pro profilovou cylindrickou vložku
5 – Čtvercový otvor pro tlačítkové kování

A — Dornmass
B — Osová vzdálenost
C — Výška těla
D — Šířka karoserie
E — Délka sloupku
F — Šířka sloupku

V závislosti na úrovni zatížení (četnosti otevírání a zavírání) zámku během provozu dveří existují 4 třídy zámků:

Podle směru otevírání dveří se zámky dělí na levé/pravé nebo univerzální. Směr otevírání dveří je určen stranou pantů na pohledové straně.

Univerzální zámky se používají pro levé i pravé dveře a mají západku, kterou lze obrátit v závislosti na směru otevírání dveří.

V závislosti na způsobu otevírání a zavírání lze dveřní zámky použít s profilovou cylindrickou vložkou (PZ), klempířskou západkou (WC) nebo klíčem s protiskluzovým hrotem (BB).

Podle způsobu otevírání a zavírání dveří mohou mít západku a závoru, západku nebo závoru. Západka a závora mohou být vyrobeny z kovu a/nebo plastu. Plastová západka zajišťuje tichý chod při zavírání dveří.

Se západkou a závorou

S vačkovou západkou

Zámek dveří se používá pouze s protiplechem. Protiplech se obvykle dodává odděleně od zámku. V závislosti na typu použitého zámku jsou protiplechy k dispozici pro západku a závoru, západku nebo závoru.

V závislosti na typu dveří se rozlišují protiplechy pro dveře s polodrážkou a bez ní. Podobně jako zámky se protiplechy dělí na levé/pravé nebo univerzální.

Zarážky pro dveře bez přesahu mají speciální jazýček, který zabraňuje mechanickému nárazu západky na zárubeň, když jsou zavřené.

Protiplechy pro dveře s přesahem bez přídavného jazýčku, protože přesah dveří zakrývá místo spojení západky s rámem dveří. Mají také speciální šikmý výřez, který vytváří minimální odpor při zavírání dveří.

Protiplechy mohou mít také v otvoru pro západku „nos“. Tento prvek slouží k lepšímu přitlačení západky k protiplechu a eliminuje „chrastění“ západky v plechu v případě průvanu.

Tyč s nastavitelným přítlakem

Kromě toho lze v úchytech použít plastové vložky (kapsy). Zakryjí otvory pro západku/závoru v úchytu a dodají dveřím atraktivnější vzhled. Při použití úchytů s plastovými vložkami je důležité, aby přesah dvouotáčkové závory zámku nepřesahoval hloubku vložky.

K dispozici jsou také protiplechy s nastavitelným přítlakem západky v důsledku bočního posunutí otvoru západky při otáčení excentrických šroubů.

Dveřní krabice	Dveřní křídlo

GOST (TU)

Dveřní zámky podléhají normě GOST 5089-2003.

Užitečné odkazy

1. Zámky pro interiérové ​​dveře
2. Mechanické zámky
3. Katalog “Kování pro dřevěné dveře”
4. Prezentace produktů „Kování pro dřevěné dveře“
5. Mechanické zámky pro interiérové dveře nepodléhají povinné certifikaci.
